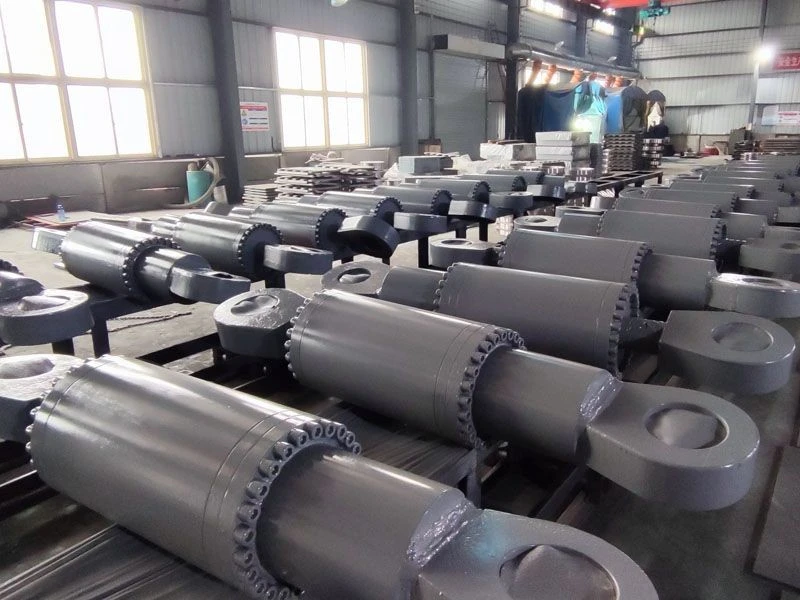

점성 유체 댐퍼

VFD

점성 댐퍼는 댐핑 매체로 채워진 일종의 오일 실린더 구조입니다. 피스톤의 왕복 운동을 통해 내부 매체의 흐름을 구동하여 감쇠 효과를 생성 한 다음 운동 에너지를 에너지 소비 및 충격 흡수 장치로 열 에너지로 변환합니다. 점성 댐퍼는 주로 지진과 태풍이 자주 발생하는 지역의 다리와 고층 건물에 적용됩니다.

점성 댐퍼는 주로 피스톤, 실린더, 엔드 커버, 댐핑 매체 및 연결 몸체로 구성됩니다. 피스톤은 실린더를 두 부분으로 나눕니다. 실린더 내에서 피스톤의 왕복 운동 동안, 댐핑 배지는 두 개의 분리 된 챔버에서 빠르게 흐릅니다. 강렬한 마찰은 배지의 분자와 배지와 피스톤 사이에서 발생합니다. 배지가 피스톤 구멍을 통과하면 거대한 스로틀 링 댐핑이 생성됩니다. 이러한 효과의 결과는 댐핑 력이라고합니다. 흐름 동안 생성 된 감쇠력은 지진 운동 에너지를 열로 변환하고 점성 액체에서 피스톤의 왕복 운동을 통해 피스톤의 움직임의 속도를 점차적으로 감소시키고 댐핑 및 에너지 소산의 목적을 달성합니다. 점성 댐퍼는 강성이없는 속도 의존적 ​​댐퍼이므로 작동시 구조의 고유 한 동적 특성을 변경하지 않습니다. 구조에 대한 추가 댐핑 만 제공합니다. 댐핑 힘-변위 히스테리 틱 곡선은 전체적이고 대략 직사각형이며, 안정적인 동적 특성과 강한 에너지 소산 용량을 부여합니다.

댐퍼를위한 동적 서보 테스트 및 검사 기계.

VFD의 하위 임베디드 부품의 설치.

VFD 댐퍼의 상단 내장 부분 설치.

임베디드 부품과 전단 벽의 결합 된 붓기가 완성되었습니다.

점성 댐퍼의 리프팅 및 용접.

VFD의 설치 마감

점성 댐퍼의 용접 및 페인트 터치 업.
